ZMQM氣動薄膜套筒切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
ZMQ切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。

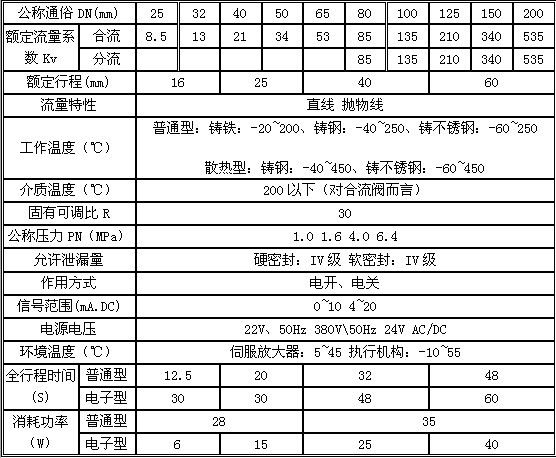

氣動薄膜套筒切斷閥產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
二、ZMQM氣動薄膜套筒切斷閥--特點：
切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
平衡型閥內件，提高了切斷閥的許用壓差。
波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
活塞式執行機構，操作力大，使用壓差大。

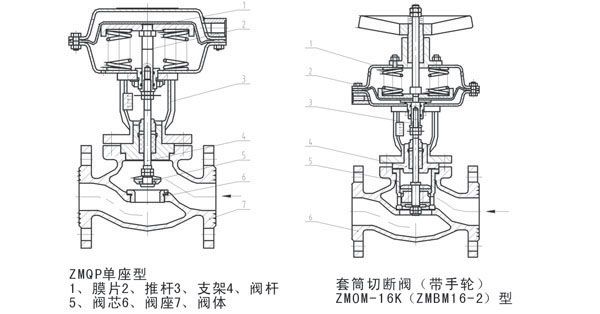

閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
閥芯、閥座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
填料：聚四氟乙烯，柔性石墨
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞(軟質件)：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti
五、ZMQM氣動薄膜套筒切斷閥--安裝：
1、安裝人員首先應認識到ZMQM氣動薄膜套筒切斷是一種精密的儀表設備，不準碰撞、跌摔、以免損壞，影響產品性能。
2 、在初次開工前和停工檢修后應先沖洗配管系統，然后安裝ZMQM氣動薄膜套筒切斷，并應保證管道內力不超過電動單座調節閥的極限值。
3、 主意務必按ZMQM氣動薄膜套筒切斷所示的介質流動方向(閥體上的箭頭)安裝電動單座調節閥。
4、ZMQM氣動薄膜套筒切斷閥應該垂直倒立安裝在管道上。執行器在下，控制閥在上，如圖5所示，這樣可以保證介質的溫度不會傳送到執行器上。當介質溫度低于80℃時，電動單座調節閥可以正立安裝。當介質溫度高于80℃時，ZMQM氣動薄膜套筒切斷必須垂直倒立安裝，即執行器向下安裝。在閥自重較大或有震動的場合應加支架。
5 、 在電動單座調節閥前后安裝壓力表，以便設定調整時察看。
