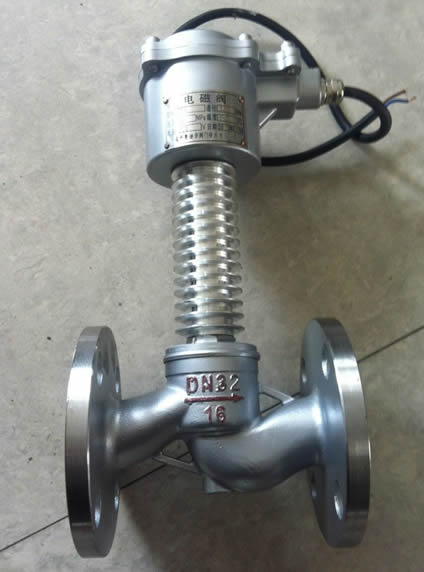

在眾多工業領域的自控系統中,蒸汽電磁式 緊急切斷閥發揮著至關重要的作用,而 ZCZP中溫電磁閥就是其中一款性能卓越的代表產品。它屬于電磁閥系列,在多個行業中有著廣泛的應用。
ZCZP 中溫電磁閥有著明確的適用范圍,它是以蒸汽為加熱介質,進行溫度自動控制的執行機構。無論是蒸汽加熱器、散熱器、干燥器等蒸汽設備,還是各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等成套設備的鍋爐蒸汽管道,它都能實現二位式自動控制和遠程控制。這使得它在染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統中成為了不可或缺的一部分。
這款電磁閥具有諸多顯著特點。首先是耐熱性,其電磁部分和密封件部分采用了特種耐調溫電工材料和密封材料,并且應用了各種隔熱措施,能夠在較高溫度的環境下穩定工作。其次是耐磨性,通過合理選材,閥杯和導向套間巧妙地利用流體的潤滑作用,有效減少了磨損,延長了閥門的使用壽命。再者是耐冷凝性,蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素,但 ZCZP 中溫電磁閥不受冷凝水的影響,保證了其工作的穩定性。
從結構原理上看,ZCZP 中溫電磁閥是由副閥和主閥兩大部件構成的先導式二次開閥的電磁閥,靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同,可分為常閉電磁閥和常開電磁閥。常閉電磁閥在斷電常位時,副閥口封閉,主閥呈斷路;當電訊號進入導閥線圈時,活動鐵芯受電磁力作用吸上打開副閥口,主閥閥杯內壓力迅速消失,介質壓力將主閥閥杯托上,開啟主閥口,工作介質即可流通;當電訊號消失時,活動鐵芯復位,封閉住副閥口,工作介質自平衡孔進入閥杯內,當壓力趨于平衡時,靠主閥彈簧、閥杯自重及介質壓力使閥杯下移,嚴密封住主閥口,閥又呈關閉狀態。常開電磁閥在斷電常位時,由彈簧作用,副閥口打開,主閥流通;當電訊號進入副閥線圈時,活動鐵芯受電磁作用吸下,副閥口封閉,工作介質經平衡孔進入閥杯內,當壓力趨于平衡時,靠主閥彈簧、閥杯自重及介質壓力使閥杯下移,嚴密封主閥口,閥門呈關閉狀態;當主閥斷電時,電磁力消失,副閥打開,主閥杯內壓力迅速消失,介質壓力將主閥閥杯托上,開啟主閥口,介質流通,閥呈開啟狀態。
ZCZP中溫電磁閥的主要參數也十分明確。其工作介質為蒸汽及其它無腐蝕性氣體,介質溫度 ≤200℃,公稱壓力為 1.6MPa,工作壓差在 0.05~1.6MPa 之間。電源電壓一般為 AC220V,其余規格可作特殊訂貨。使用壽命較長,公稱通徑有多種規格可供選擇,從 15mm 到 150mm 不等,不同公稱通徑對應著不同的額定流量系數、泄漏量等參數。該閥門還具有 50VA 的功耗,防爆標志為 DIIBT4,防爆證編號為 CE991010,出線口接頭為內螺紋 M20×1.5,能適應 -40~+60℃ 的環境溫度。 |
