| 關于緊急切斷閥的全面解析與應用指南 發布時間：25-03-06 |

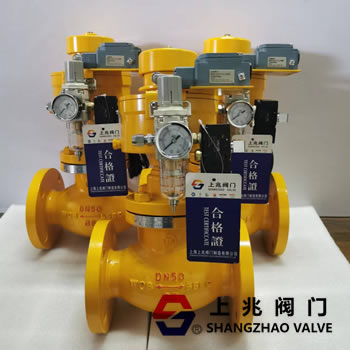

在工業生產、化工流程以及許多涉及流體輸送與控制的領域中，緊急切斷閥扮演著至關重要的角色。這一特殊閥門的存在，猶如安全防護體系中的關鍵衛士，在緊急情況下能夠迅速動作，避免危險的進一步擴大，保障人員、設備和環境的安全。 一、緊急切斷閥的基本原理 緊急切斷閥的工作基于多種原理，常見的有機械觸發式、電磁控制式以及液壓或氣動控制式等。 （一）機械觸發式 ??機械觸發式緊急切斷閥通常依靠物理力的直接作用來實現切斷功能。例如，當管道系統遭受過大的沖擊力，如外部撞擊或者內部壓力突變產生的沖擊力達到一定閾值時，閥門內部的機械結構，如彈簧 - 杠桿系統會被觸發。這種觸發機制的優點在于其可靠性高，不依賴外部能源供應。一旦安裝調試好，在緊急情況下能夠迅速響應。然而，其缺點是靈敏度的調節相對復雜，并且需要定期檢查機械結構的完整性，以確保在關鍵時刻能夠正常工作。 （二）電磁控制式 ??電磁控制式緊急切斷閥利用電磁力來控制閥門的開閉。在正常工作狀態下，電磁線圈通電產生磁場，維持閥門的開啟狀態。當接收到緊急信號，如來自控制系統的電信號，表明出現危險狀況（如火災觸發煙霧傳感器，信號傳輸?shù)娇刂葡到y(tǒng)，再到閥門的電磁控制部分）時，電磁線圈斷電，磁場消失，閥門在內部彈簧或者重力的作用下迅速關閉。電磁控制式緊急切斷閥的優點是響應速度快，可以實現遠程控制，方便與自動化控制系統集成。但是，它依賴電力供應，如果電力系統出現故障，可能需要備用電源來確保其正常工作。 （三）液壓或氣動控制式 ??液壓或氣動控制式緊急切斷閥通過液壓油或壓縮氣體來驅動閥門的動作。在正常情況下，液壓或氣動系統保持一定的壓力，使閥門處于開啟狀態。當出現緊急情況時，如壓力傳感器檢測到管道內壓力異常升高或者降低，控制系統會釋放液壓油或者壓縮氣體，導致閥門關閉。這種類型的緊急切斷閥能夠承受較大的壓力，適用于高壓管道系統。不過，液壓或氣動系統需要定期維護，確保液壓油的品質和氣體的壓力穩定，并且管道連接的密封性至關重要，否則會影響閥門的正常工作。 二、緊急切斷閥的結構組成 緊急切斷閥的結構較為復雜，主要由閥體、閥瓣、密封件、執行機構和控制裝置等部分組成。 （一）閥體 ??閥體是緊急切斷閥的主體部分，它為整個閥門提供了結構支撐和流體通道。閥體的材質選擇取決于工作介質的性質、壓力和溫度等因素。對于輸送腐蝕性流體的管道，如化工行業中的酸性或堿性溶液，閥體通常采用耐腐蝕的不銹鋼或者特殊合金材料；而對于高溫高壓的蒸汽管道，則可能采用高強度的合金鋼。閥體的設計還需要考慮到流體的流量特性，以確保在正常工作時流體能夠平穩通過，減少壓力損失。 （二）閥瓣 ??閥瓣是控制流體通斷的關鍵部件。其形狀和結構設計直接影響閥門的密封性能和切斷效果。閥瓣與閥體之間的密封配合要求非常高，通常采用金屬對金屬密封或者軟密封（如橡膠、聚四氟乙烯等）。金屬對金屬密封適用于高溫高壓的工況，能夠承受較大的壓力和溫度變化，但對加工精度和表面光潔度要求較高；軟密封則具有良好的密封性能，尤其是對于微小泄漏的控制效果較好，但耐溫性和耐壓性相對較弱。 （三）密封件 ??密封件在緊急切斷閥中起著至關重要的作用。除了閥瓣與閥體之間的密封外，還有其他部位需要密封，如執行機構與閥體的連接處等。密封件的材質選擇需要綜合考慮工作介質、溫度、壓力等因素。例如，在低溫環境下工作的緊急切斷閥，密封件需要采用耐低溫的橡膠材料，以防止密封件變硬、變脆而失去密封性能。密封件的使用壽命也是一個重要的考慮因素，需要定期檢查和更換，以確保閥門的密封性能始終處于良好狀態。 （四）執行機構 ??執行機構是驅動閥瓣動作的部件。根據不同的控制原理，執行機構可以是機械結構、電磁裝置或者液壓、氣動裝置。執行機構的性能直接影響閥門的響應速度和動作的準確性。例如，電磁執行機構需要具有足夠的電磁力來克服閥瓣的重力和摩擦力，確保閥門能夠迅速關閉；而液壓或氣動執行機構則需要精確控制壓力和流量，以實現平穩的閥門動作。 （五）控制裝置 ??控制裝置是緊急切斷閥的“大腦”，它負責接收外部信號，并根據信號判斷是否需要觸發閥門動作?？刂蒲b置可以是簡單的機械傳感器，如壓力開關、溫度開關等，也可以是復雜的自動化控制系統。在現代工業中，為了實現集中監控和遠程操作，緊急切斷閥的控制裝置通常與工廠的自動化控制系統集成在一起，通過PLC（可編程邏輯控制器）或者DCS（分布式控制系統）進行控制。 三、緊急切斷閥的性能指標 （一）切斷速度 ??切斷速度是緊急切斷閥最重要的性能指標之一。在緊急情況下，閥門需要在盡可能短的時間內完成切斷動作，以防止危險的進一步蔓延。切斷速度通常以秒為單位進行衡量，不同類型和應用場景下的緊急切斷閥對切斷速度的要求有所不同。例如，在石油化工行業的某些易燃易爆氣體輸送管道中，要求緊急切斷閥在3 - 5秒內完成切斷動作；而在一些對安全性要求極高的核工業領域，切斷速度可能要求在1秒以內。 （二）密封性能 ??密封性能直接關系到緊急切斷閥能否有效防止流體泄漏。衡量密封性能的指標主要有泄漏率，通常以單位時間內的泄漏量來表示。對于不同的工作介質和壓力等級，允許的泄漏率有不同的標準。例如，對于高壓氣體管道，泄漏率要求非常低，可能需要達到零泄漏或者極低的微量泄漏標準；而對于一些一般性的液體輸送管道，相對允許的泄漏率可以稍高一些，但也必須滿足相關的行業規范和安全要求。 （三）耐壓性能 ??耐壓性能反映了緊急切斷閥在承受一定壓力下的可靠性。閥門需要能夠承受管道系統正常工作時的壓力，并且在壓力波動或者超壓情況下也能夠正常工作而不發生損壞。耐壓性能的測試通常是在實驗室環境下，按照相關的標準（如ASME、GB等）對閥門進行壓力試驗，試驗壓力通常為閥門額定壓力的數倍，以確保閥門在極端壓力情況下的安全性。 （四）耐溫性能 ??耐溫性能決定了緊急切斷閥能夠適應的工作溫度范圍。不同的工作環境和介質對閥門的耐溫性有不同的要求。例如，在煉油廠的高溫原油輸送管道中，緊急切斷閥需要能夠承受幾百攝氏度的高溫；而在一些低溫液化氣體（如液化天然氣）的輸送管道中，閥門則需要能夠在極低的溫度下正常工作，防止因溫度過低導致材料脆化或者密封性能下降。 四、緊急切斷閥的應用領域 （一）石油化工行業 ??石油化工行業是緊急切斷閥的主要應用領域之一。在石油煉制過程中，從原油的開采、運輸?shù)郊庸ぃ婕按罅康囊兹家妆?、有毒有害的流體介質。例如，原油的長距離管道輸送過程中，如果發生管道破裂等緊急情況，緊急切斷閥能夠迅速切斷原油的流動，防止原油泄漏引發火災、爆炸或者環境污染。在石油煉制廠內，各種化工原料和產品的輸送管道上也廣泛安裝緊急切斷閥，以確保在發生火災、泄漏等緊急情況時能夠及時控制流體的流動。 （二）天然氣行業 ??天然氣作為一種清潔能源，在開采、儲存和輸送過程中同樣需要高度的安全保障。天然氣管道通常壓力較高，并且天然氣一旦泄漏，容易引發爆炸和火災。緊急切斷閥在天然氣井口、集輸站、長輸管道以及城市燃?xì)夤?yīng)系統中都起著不可或缺的作用。在天然氣開采井口，緊急切斷閥可以在井口出現異常壓力或者發生火災等緊急情況時，迅速切斷天然氣的產出，保護井口設備和人員安全；在城市燃?xì)夤?yīng)系統中，緊急切斷閥安裝在各個分支管道和用戶端，當檢測到燃?xì)庑孤┗蛘甙l(fā)生火災時，可以及時切斷燃?xì)夤?yīng)，避免燃?xì)馐鹿实陌l(fā)生。 （三）化工行業 ??化工行業涉及眾多的化學反應和流體處理過程，許多化工原料和產品具有腐蝕性、易燃易爆或者有毒有害等特性。例如，在生產硫酸、鹽酸等強酸的化工廠中，緊急切斷閥能夠在管道泄漏或者反應釜出現異常時，迅速切斷酸性溶液的流動，防止酸液泄漏對設備、人員和環境造成嚴重?fù)p害。在化工生產的各個環節，如原料儲存、反應過程控制、產品輸送等，緊急切斷閥都是保障安全生產的重要設備。 （四）食品飲料行業 ??雖然食品飲料行業不像石油化工等行業那樣存在高度危險的介質，但仍然需要緊急切斷閥來確保生產過程的安全和產品質量。例如，在飲料生產過程中，糖漿、果汁等原料的輸送管道如果發生泄漏，不僅會造成原料的浪費，還可能污染生產環境。緊急切斷閥可以在檢測到管道故障或者泄漏時，及時切斷原料的輸送，避免進一步的損失。在食品飲料的無菌灌裝系統中，緊急切斷閥也可以在系統出現故障時，防止未經過無菌處理的產品進入灌裝環節，保證產品的質量安全。 （五）制藥行業 ??制藥行業對生產環境和產品質量的要求極高。在制藥過程中，許多藥品原料和中間體對環境的敏感度很高，而且有些藥品具有生物活性或者毒性。緊急切斷閥在制藥廠的原料儲存、反應合成、制劑生產以及成品輸送等環節都有應用。例如，在生物制藥的發酵過程中，如果發酵罐出現異常情況，如溫度失控、壓力異常等，緊急切斷閥可以切斷與發酵罐相連的流體管道，防止不合格的產品流入下一道工序，同時保護發酵罐內的生物環境和設備。 五、緊急切斷閥的選型要點 （一）工作介質特性 ??首先要考慮工作介質的性質，包括是否具有腐蝕性、易燃易爆性、毒性等。如果是腐蝕性介質，如強酸、強堿等，閥門的材質需要具有良好的耐腐蝕性，閥體和密封件的材料選擇要慎重。對于易燃易爆和有毒介質，除了考慮閥門的密封性能外，還需要關注閥門的切斷速度和可靠性，以確保在緊急情況下能夠迅速有效地防止介質泄漏。 （二）管道壓力和溫度 ??管道的壓力和溫度是選型的重要依據。不同壓力等級和溫度范圍需要選擇相應耐壓和耐溫性能的緊急切斷閥。如果壓力過高，選擇的閥門需要具備足夠的耐壓強度，并且在高壓下能夠保證良好的密封性能；如果溫度過低或過高，閥門的材料和密封件需要能夠適應相應的溫度條件，防止因溫度變化導致閥門損壞或者性能下降。 （三）響應速度要求 ??根據應用場景的不同，對緊急切斷閥的響應速度有不同的要求。如前面所述，在一些高危行業，如石油化工、天然氣等，對響應速度要求非常高，需要選擇能夠在短時間內完成切斷動作的閥門。而在一些相對安全性要求較低的行業，響應速度的要求可以適當放寬，但也需要滿足相關的安全標準。 （四）控制方式需求 ??考慮是需要本地手動控制、遠程控制還是自動控制。如果是需要與自動化控制系統集成，實現遠程監控和操作，那么選擇電磁控制式或者能夠與自動化系統兼容的液壓、氣動控制式緊急切斷閥更為合適。如果是在一些簡單的小型系統中，本地手動控制的緊急切斷閥可能就能夠滿足需求。 （五）維護成本和可靠性 ??維護成本也是選型時需要考慮的因素之一。一些復雜結構和高端技術的緊急切斷閥雖然性能較好，但維護成本可能較高，需要專業的技術人員和特殊的工具進行維護。在滿足工作要求的前提下，盡量選擇維護成本低、可靠性高的閥門。例如，機械觸發式緊急切斷閥相對結構簡單，維護成本較低，但需要定期檢查機械結構的可靠性。 六、緊急切斷閥的安裝與維護 （一）安裝要點 ??1. 安裝位置 ??緊急切斷閥的安裝位置至關重要。一般來說，應安裝在易于操作和維護的地方，同時要考慮到在緊急情況下能夠迅速切斷流體的流動。在管道系統中，通常安裝在靠近設備的進出口、分支管道的起始端或者是在容易發生危險的區域附近。例如，在石油化工裝置中，緊急切斷閥應安裝在反應釜的進出口管道上，以便在反應釜出現異常時能夠及時切斷物料的進出。 2. 安裝方向 ??安裝時要注意閥門的安裝方向，確保流體的流向與閥門標識的流向一致。對于一些特殊結構的緊急切斷閥，如單向截止型緊急切斷閥，如果安裝方向錯誤，不僅會影響閥門的正常工作，還可能導致無法實現緊急切斷功能。 3. 連接方式 ??緊急切斷閥與管道的連接方式有多種，如法蘭連接、螺紋連接、焊接連接等。選擇合適的連接方式需要考慮管道的材質、壓力等級、工作介質等因素。法蘭連接方便拆卸和維護，適用于大口徑管道和中低壓管道；螺紋連接適用于小口徑管道和低壓管道；焊接連接則具有較高的密封性，適用于高壓管道和對密封性要求極高的場合，但焊接后不易拆卸，不利于維護。 （二）維護要點 ??1. 定期檢查 ??定期對緊急切斷閥進行檢查是確保其正常工作的關鍵。檢查內容包括閥門的外觀是否有損壞、腐蝕現象，執行機構是否正常工作，密封件是否有泄漏等。對于電磁控制式緊急切斷閥，還需要檢查電磁線圈的絕緣性能和通電情況；對于液壓或氣動控制式緊急切斷閥，要檢查液壓油的液位、品質和氣動系統的壓力是否正常。 2. 功能測試 ??定期進行功能測試，模擬緊急情況，測試閥門是否能夠迅速準確地完成切斷動作。功能測試的頻率根據閥門的使用環境和重要性而定，一般建議至少每年進行一次。在功能測試過程中，要記錄閥門的響應時間、切斷效果等數據，以便對閥門的性能進行評估。 3. 密封件更換 ??密封件是容易磨損和老化的部件，需要根據其使用壽命和實際工作情況定期更換。更換密封件時，要選擇與原閥門相匹配的密封件，并且按照正確的安裝方法進行安裝，確保密封性能。 4. 執行機構維護 ??對于執行機構，要根據其類型進行相應的維護。例如，機械執行機構要檢查其機械部件的磨損情況，及時更換磨損嚴重的部件；電磁執行機構要清潔電磁線圈，防止灰塵、油污等雜質影響其性能；液壓或氣動執行機構要對液壓系統進行清洗、換油，對氣動系統進行排污、補氣等操作。 緊急切斷閥作為一種關鍵的安全設備，在眾多行業中都有著廣泛的應用。了解其基本原理、結構組成、性能指標、應用領域、選型要點以及安裝與維護方法，對于確保其在緊急情況下能夠有效地發揮作用，保障人員、設備和環境的安全具有重要意義。無論是在設計新的管道系統還是對現有系統進行升級改造，都需要根據具體的需求和條件，合理選型、正確安裝和精心維護緊急切斷閥。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
