| 快速關閉型氣動緊急切斷閥 發布時間：25-02-27 |

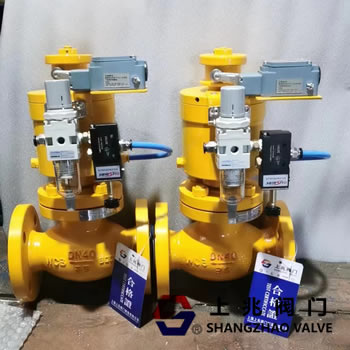

在工業流體控制領域，快速關閉型氣動緊急切斷閥扮演著至關重要的角色。它是一種能夠在緊急情況下迅速切斷流體流動的關鍵設備，廣泛應用于石油、天然氣、化工等眾多高危行業。 一、工作原理 （一）氣動驅動機制 快速關閉型氣動緊急切斷閥主要依靠壓縮空氣作為動力源。當接收到外部的控制信號時，壓縮空氣進入氣缸，推動活塞運動。活塞與閥桿相連，活塞的運動直接轉化為閥桿的直線運動，從而帶動閥芯的動作。這種氣動驅動方式具有響應速度快、動力強勁的特點。在正常操作時，壓縮空氣的壓力可以精確控制閥芯的開度，實現對流體流量的精準調節。 （二）緊急關閉機制 在緊急情況下，例如管道泄漏、火災、超壓等危險狀況發生時，緊急切斷閥會接收到來自控制系統的緊急信號。這個信號可以是由傳感器檢測到異常狀況后發出的，如壓力傳感器檢測到管道內壓力超過安全閾值，或者溫度傳感器檢測到周圍環境溫度異常升高等。一旦接收到緊急信號，氣動系統會迅速改變工作狀態，使活塞在強大的氣壓作用下快速帶動閥芯移動至關閉位置。這種關閉動作非常迅速，能夠在極短的時間內切斷流體的流動，有效防止危險的進一步擴大。 二、結構特點 （一）閥體結構 快速關閉型氣動緊急切斷閥的閥體通常采用堅固耐用的金屬材料制造，如鑄鋼、不銹鋼等。這是為了能夠承受高壓、高溫以及腐蝕性流體的沖擊。閥體的內部結構設計經過精心優化，以確保流體在閥內的流動阻力最小化，同時保證閥芯在關閉時能夠形成可靠的密封。常見的閥體連接方式有法蘭連接、螺紋連接和焊接連接等，用戶可以根據具體的管道安裝要求進行選擇。 （二）閥芯與密封 閥芯是緊急切斷閥的關鍵部件之一，其形狀和材質直接影響閥門的密封性能和操作靈活性。閥芯通常采用球形或錐形設計，這種形狀有助于在關閉時與閥座形成良好的密封。閥芯表面經過精細加工，以確保其與閥座之間的貼合度。閥座則采用特殊的密封材料，如橡膠、聚四氟乙烯等，這些材料具有良好的彈性和耐腐蝕性，能夠在長期使用中保持可靠的密封性能。 （三）氣缸與活塞 氣缸是氣動系統的核心部件，它為活塞提供運動的空間和動力。氣缸的內壁經過精密加工，以確?；钊谶\動過程中的順暢性?；钊麆t采用高強度的金屬材料制造，并且在活塞表面安裝有密封環，以防止壓縮空氣泄漏?；钊c閥桿之間采用可靠的連接方式，如螺紋連接或銷釘連接，確保兩者之間的運動同步性。 三、應用領域 （一）石油與天然氣行業 在石油和天然氣的開采、運輸和儲存過程中，快速關閉型氣動緊急切斷閥不可或缺。在油井開采現場，當井口出現異常壓力升高或者油管破裂等緊急情況時，緊急切斷閥能夠迅速切斷原油或天然氣的流動，避免大規模的泄漏事故。在長距離的油氣輸送管道上，每隔一定距離就會安裝緊急切斷閥。一旦管道某一部位發生泄漏，附近的緊急切斷閥會立即關閉，將泄漏范圍控制在最小限度，減少對環境的污染和安全風險。在天然氣儲存設施中，如大型的液化天然氣（LNG）儲罐，緊急切斷閥也是防止天然氣泄漏引發火災或爆炸的重要安全保障。 （二）化工行業 化工生產過程中涉及到大量的危險化學品的處理，這些化學品往往具有腐蝕性、易燃性、易爆性等危險特性?？焖訇P(guān)閉型氣動緊急切斷閥在化工生產裝置中被廣泛應用于原料輸送管道、反應釜進出口管道等關鍵部位。例如，在生產硫酸的工廠中，如果輸送硫酸的管道發生破裂，緊急切斷閥能夠迅速關閉，防止硫酸泄漏造成嚴重的環境污染和人員傷亡。在化工產品儲存區，如儲存苯、甲苯等有機溶劑的儲罐區，緊急切斷閥也是防范火災和爆炸事故的重要防線。 （三）其他領域 除了石油、天然氣和化工行業外，快速關閉型氣動緊急切斷閥還在食品飲料、制藥、電力等行業有廣泛的應用。在食品飲料行業，用于切斷原料或成品的輸送管道，防止產品污染。在制藥行業，確保藥品生產過程中原料和中間體的安全輸送。在電力行業，例如在火力發電廠的除鹽水輸送系統中，緊急切斷閥可以在系統出現故障時防止除鹽水的泄漏，保障發電設備的正常運行。 四、安裝與調試 （一）安裝要點 安裝位置 緊急切斷閥的安裝位置至關重要。在管道系統中，應將其安裝在易于操作和維護的地方，同時要考慮到在緊急情況下能夠及時響應。例如，在油氣管道上，應安裝在容易檢測到泄漏點的附近，并且要避免安裝在容易受到外界機械損傷的位置。 管道要求 安裝緊急切斷閥的管道必須進行嚴格的清洗和吹掃，以清除管道內的雜質和異物。管道的安裝應符合相關的標準和規范，確保管道的同心度和平直度，以避免對閥門的正常運行產生影響。 支撐與固定 由于緊急切斷閥在工作過程中可能會受到較大的沖擊力，因此必須對閥門進行可靠的支撐和固定。閥門應安裝在牢固的基礎上，并且通過合適的支架與管道連接，防止閥門在動作過程中發生晃動或位移。 （二）調試過程 氣動系統調試 首先要對氣動系統進行調試，檢查壓縮空氣的壓力是否符合閥門的工作要求。調節氣動系統中的減壓閥，使進入氣缸的壓縮空氣壓力在規定的范圍內。檢查氣動管路是否存在泄漏現象，通過涂抹肥皂水等方法檢查管路接頭處的密封性。 閥門動作調試 在氣動系統調試正常后，進行閥門的動作調試。通過控制信號來測試閥門的開啟和關閉動作是否正常。檢查閥門的開啟速度、關閉速度是否符合設計要求，并且觀察閥芯與閥座的密封情況。在閥門關閉時，使用專門的檢測設備檢查閥門的泄漏量，確保其在允許的范圍內。 五、維護與保養 （一）日常維護 外觀檢查 定期對緊急切斷閥的外觀進行檢查，查看閥門表面是否有腐蝕、劃傷等損傷。檢查閥門的標識是否清晰完整，如閥門的型號、規格、流向標志等。 氣動系統檢查 檢查氣動系統中的壓縮空氣濾清器，及時清理或更換濾芯，以確保進入氣缸的壓縮空氣清潔干燥。檢查氣動管路是否有松動、磨損等情況，對管路接頭進行緊固。 閥芯與閥座檢查 定期檢查閥芯與閥座的密封情況，如有磨損或損壞應及時更換密封件。可以通過關閉閥門后進行壓力測試的方法來檢測密封性能。 （二）定期保養 拆卸檢查 每隔一定時間（根據使用情況而定），應對緊急切斷閥進行拆卸檢查。拆卸閥門時，要按照正確的操作程序進行，避免損壞閥門部件。在拆卸后，對閥門內部的各個部件進行清洗、檢查，查看活塞、閥桿、閥芯等部件是否有磨損、變形等情況。 潤滑保養 對閥門的運動部件，如活塞、閥桿等進行潤滑保養。使用合適的潤滑劑，按照規定的潤滑周期進行潤滑，以確保部件之間的運動順暢，延長閥門的使用壽命。 快速關閉型氣動緊急切斷閥作為工業流體控制領域的重要安全設備，其工作原理、結構特點、應用領域、安裝調試以及維護保養等方面都有著嚴格的要求。只有深入了解這些方面的知識，并嚴格按照相關標準和規范進行操作，才能確保緊急切斷閥在關鍵時刻發揮其應有的作用，保障工業生產的安全與穩定。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
