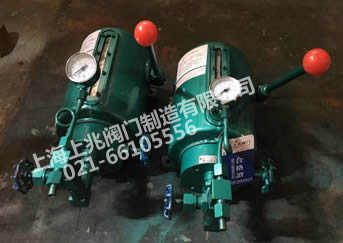

液動緊急切斷閥配套的SB03手搖油泵
一、SB03站手泵-用途及性能規格:
1。SB03手搖油泵用途: The站使用的手動油泵與緊急切斷閥配套使用，適用于LPG儲配站的大型儲罐或罐車，作為 緊急切斷閥工作狀態和開啟時的壓力油源。該泵的性能用于控制緊急切斷閥的開啟或關閉。
強度試驗:10.0MPa 密封試驗:6.0MPa 適用溫度:-40℃~ 50℃ 油缸適用介質:合成錠子油、13號機環油或2號錠子油。
油腔容量:4000CC 工作壓力:2.0 ~ 6.0 MPa 支持設備:液壓切斷閥和油路蓄能器。 二、SB03手搖油泵-工作原理及結構描述:
1。手動油泵通過手柄往復運動增加壓力來壓制緊急 切斷閥，介質可以通過。發生火災或其他緊急情況時，打開手動油泵的泄壓閥。油壓系統快速泄壓，使緊急切斷閥立即關閉，或當溫度上升到75℃以上時，安裝在油泵或緊急切斷閥內的易熔塞立即熔化，達到自動泄壓的目的，快速關閉緊急切斷閥。 2.手動油泵的主要結構由吸油柱塞、進油閥、出油閥和減壓閥組成。柱塞與進油閥和出油閥形成的密封空間是油泵的工作室。當柱塞向上移動時，工作室的容積由小變大。由于腔室內的壓力低于大氣壓力，進油閥打開，機油通過機油濾清器進入工作室。當柱塞向下運動時，工作腔的容積由大變小，工作腔內的油壓升高，出油閥打開，壓力油排入油路系統，緊急切斷閥打開。
|
