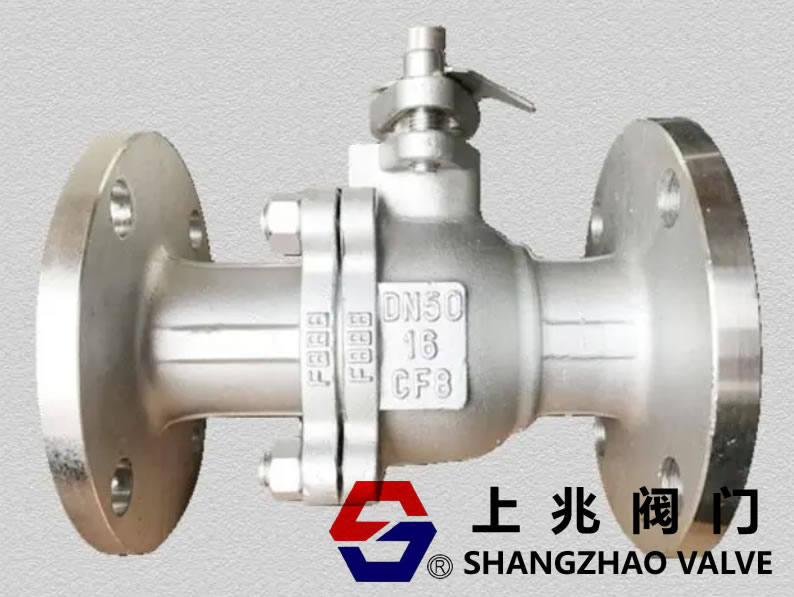

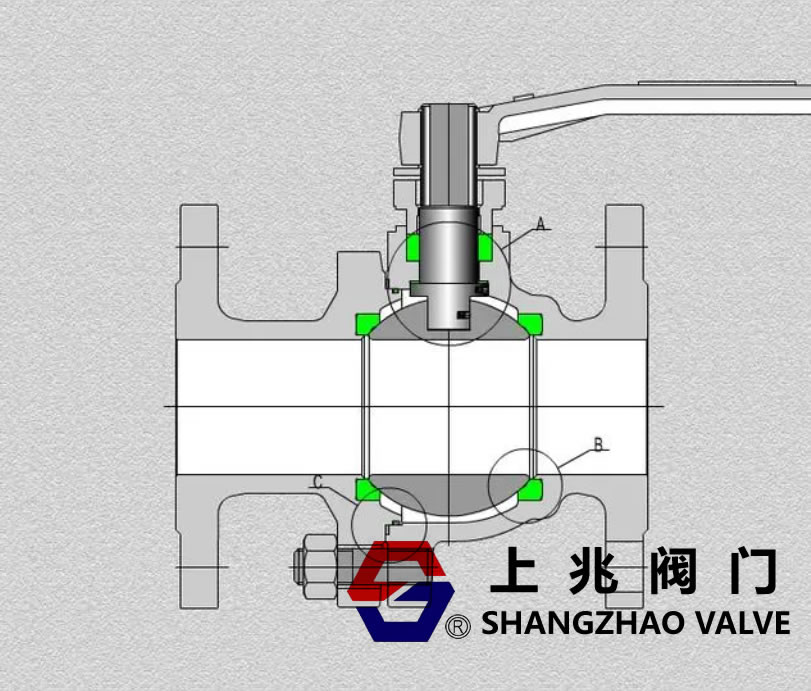

防火防靜電球閥與普通球閥有哪些區別 防火防靜電球閥與普通球閥的區別及防靜電球閥的選擇防靜電球閥是一種可用于天然氣、人工煤氣、液化氣、城市煤氣和非腐蝕性氣體的管道。它具有防靜電和防火裝置，即在球體與閥桿之間、閥桿與閥體之間設置導電彈簧，使閥門開啟過程中產生的靜電可以通過安裝的靜電通道引入地面，從而達到消除靜電的目的。避免靜電點火點燃易燃介質，確保系統安全。消防裝置，即球閥，設計有雙重密封。當軟墊片在高溫下熔化時，閥芯的球體與軟密封后面設計成直角的硬密封重新形成密封關系。 與傳統的普通球閥相比，防靜電球閥廣泛應用于許多行業，其安全性能也有很大提高。對于容易發生火災的場合，可以有效防止內漏，而這一功能的實現主要依靠球閥的密封圈。這個密封圈是雙層密封，一層軟密封，一層金屬密封。燃?xì)?strong>緊急切斷閥、球閥當軟密封層被燃燒破壞時，金屬密封可以進一步填充空氣，起到關鍵的備份密封作用，并在一定程度上防止大量介質泄漏和火災。 防靜電球閥在開啟和關閉時，球體和閥座之間會相互摩擦，摩擦產生的靜電會聚集在球體上。這是不允許的球閥用于氣體，燃料和化工管道，可能會造成管道爆炸事故。防靜電結構球閥配有靜電導出裝置，可第一時間使用。 將球體中積累的靜電電荷導出，有效保證了管道的安全運行；一般國內外通常采用彈性元件的連接方式，按照標準，球與閥體、閥桿與球在12VDC以下，電阻值在10歐姆以下。 防火防靜電球閥與普通球閥有哪些區別直接上圖顯而易見
區別一

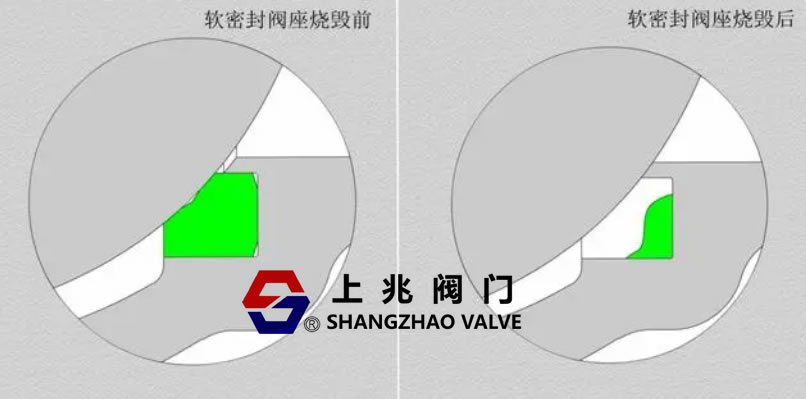

球芯與閥座處防火。發生火災時軟密封球閥，當閥座被高溫?zé)龎暮?，仍然能夠保持一定密封性能的結構。也就是盡量減少內漏發生。雖然硬密封球閥火災時可以避免軟密封球閥閥座燒毀情況，但是硬密封球閥正常工作時很難達到軟密封球閥的密封性能，會有少許內漏，尤其是氣體管路。還是軟密封球閥應用更廣泛。
區別二

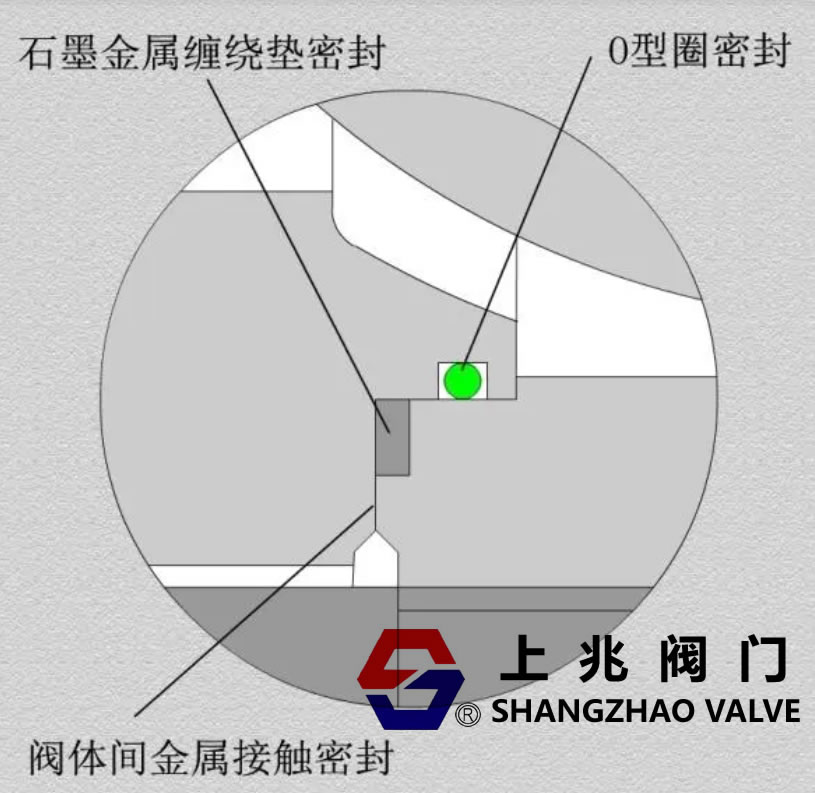

球閥中法蘭處防火。指球閥閥體，為二片式或三片式分體結構，由螺栓把閥體組合起來。各段閥體間有O型密封圈和石墨金屬纏繞墊保持密封?；馂?zāi)時O型密封圈燒毀后，石墨金屬纏繞墊仍然保持閥體不外漏或少量外漏。閥體間還保持有金屬接觸密封。對于一片式結構球閥來說，閥體為整體式，閥體基本不會外漏。
區別三
閥桿處防火。指閥桿密封填料，聚四氟乙烯被高溫熔化，閥體內壓力會將閥桿頂出閥體，閥桿上的臺肩被閥體擋住。并借助閥體內壓力把閥桿壓緊，形成密封。這種下裝式閥桿同時能夠防止球閥中腔異常升壓時，閥桿被介質壓力頂出閥體，保證安全。填料可以采用耐高溫的柔性石墨填料，石墨金屬絲組合壓制等特殊填料。
區別四

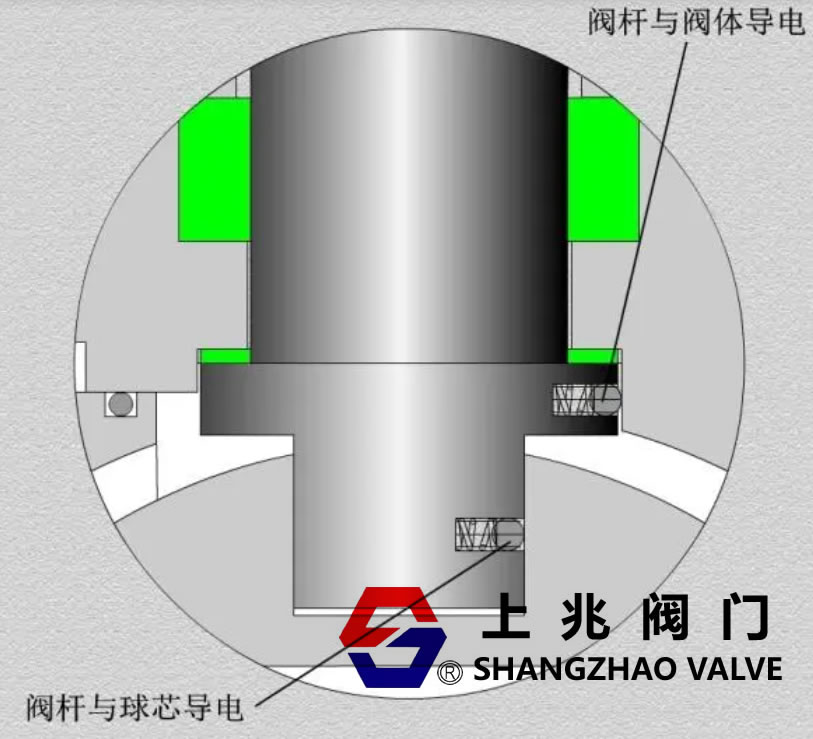

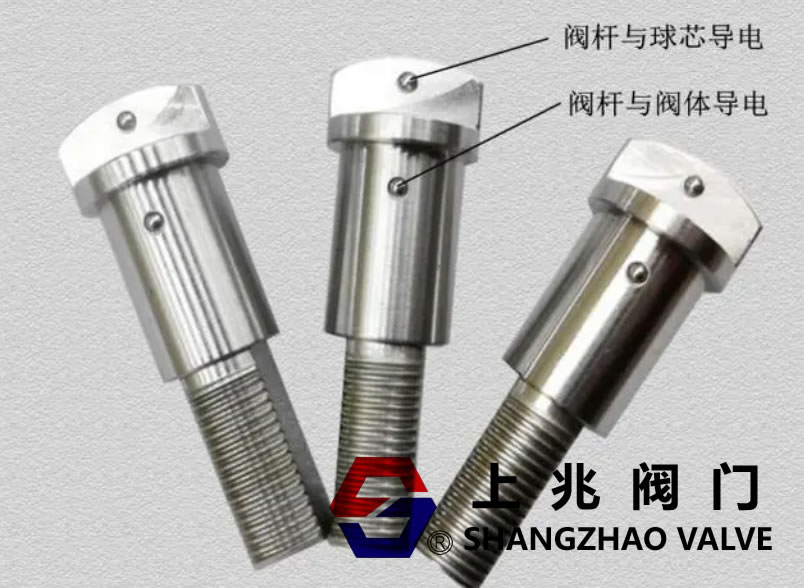

防靜電結構。國標GB/T12237規定，對于通徑≤DN50的球閥，閥桿和閥體之間能導電。對于＞DN50的球閥，要保證球芯，閥桿，閥體之間能導電。
區別五
|
