| QDQ421F活塞式液氨緊急切斷閥 發布時間：22-07-21 |

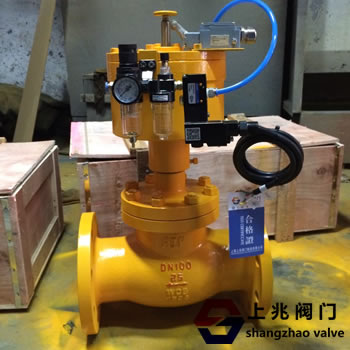

QDQ421F活塞式液氨緊急切斷閥產品概述: QDQ421F活塞式液氨緊急切斷閥以下簡稱氣動緊急切斷閥是生產過程自動化系統中的一種執行機構。高壓切斷閥與防爆電磁閥和大功率減壓閥配合使用，能自動切斷或安全排放自動化系統中輸送管道上的流動介質。氣動切斷閥配有手動裝置，當氣源故障時可關閉閥門，防止事故擴大。由于其結構簡單、操作方便、使用可靠、關閉迅速，可廣泛應用于石油、化工、冶金等工業生產部門。 QDQ421F活塞式液氨緊急切斷閥的功能原理及結構描述； 1。常閉氣動切斷閥:采用雙作用氣缸。當電磁閥關閉，電源反向時，上氣缸吸入空氣，氣源向下推動活塞推桿，閥門關閉。相反，當電磁閥打開時，下氣缸吸入空氣，氣源向上推動活塞推桿，使閥門處于開啟狀態。閥門配有行程開關，可遠程顯示閥門是開啟還是關閉，顯示狀態為指示燈。斷電通風閥關閉，通電通風閥打開。 2。常開氣動切斷閥:采用雙作用氣缸。當電磁閥關閉，電源反接時，下氣缸會吸入空氣，氣源會向上推動活塞推桿，閥門打開。相反，當電磁閥打開時，上氣缸吸入空氣，氣源向下推動活塞推桿，使閥門關閉。閥門配有行程開關，可遠程顯示閥門是開啟還是關閉，顯示狀態為指示燈。斷電通風閥打開，通電通風閥關閉。 3.空氣源需要過濾的壓縮空氣或氮氣。閥體內的流動介質應為不含雜質和顆粒的液體或氣體。 4。手輪機構用于在氣源故障時緊急關閉閥門，防止事故擴大，保證系統和人員的安全。 5。閥門工作介質的流向為:按閥門箭頭方向。 QDQ421F活塞式液氨緊急切斷閥的設計規范和技術要求； 1。閥門設計標準:JBu002FT7746-2006緊湊型鋼制閥門 2。閥門法蘭的連接應符合尺寸JBu002FT79.2-94《凹凸面整體鑄鋼法蘭》或QDQ421F活塞式液氨緊急切斷閥尺寸標準。 3。閥門的連接長度應符合GBu002FT12221標準。 4。適用溫度:-20 ~+150 5。適用介質:氟化氫氣體、天然氣、氨氣等 6。氣缸工作壓力:0.3-0.6Mpa 7。電磁閥采用防爆型兩位五通電磁閥。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
