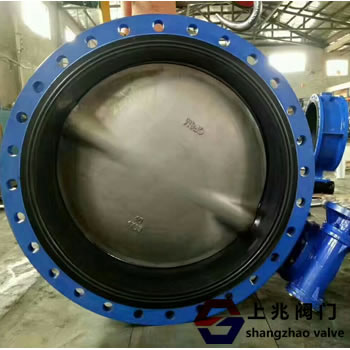

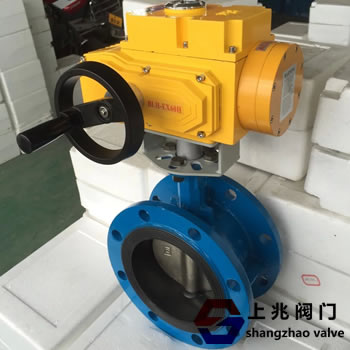

球墨鑄鐵法蘭軟密封蝶閥介紹 D341X-16Q_球墨鑄鐵法蘭軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。上海上兆蝶閥選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。是管線優先選用的常規蝶閥，適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。
蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上，蝶板旋轉90角度即可完成啟閉。閥座采用合成橡膠。上兆閥門認為關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。
D341X-16Q_球墨鑄鐵法蘭軟密封蝶閥--產品特點：
★驅動方式可選擇手動、電動或氣動?！盍髁刻匦在呏本€，調節性能好。
◆密封件可更換，且密封可靠達到雙向密封。
◇小巧輕便，容易拆裝及維修，并可在任意位置安裝。
◇結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
□蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
▲蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
△蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命， 緊急切斷閥帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。☆設計與制造：GB12238結構長度：GB12221(13系列)法蘭連接尺寸：GB4216 D41J半襯襯膠蝶閥
|
