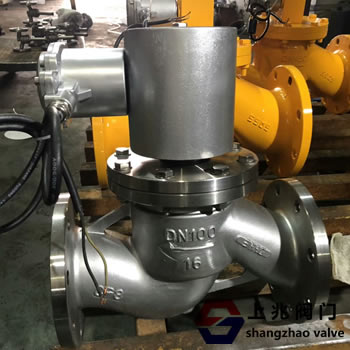

一、電磁閥概述　　

追朔電磁閥的發展史，到目前為止，國內外的電磁閥從原理上分為三大類(即：直動式、分步直動式、先導式)，而從閥瓣結構和材料上的不同與原理上的區別又分為六個分支小類(直動膜片結構、分步膜片結構、先導式膜片結構、直動活塞結構、分步活塞結構、先導活塞結構) 。

1、直動式電磁閥

　　 原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧力把關閉件壓在閥座上，閥門關閉。

　　 特點：在真空、負壓、零壓時能正常工作，但一般通徑不超過25mm。

2、分步直動式電磁閥

　　 原理：它是一種直動和先導式相結合的原理，當入口與出口壓差≤0.05Mpa，通電時，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。

　　 當入口與出口壓差>0.05Mpa，通電時，電磁力先打開先導小閥，主閥下腔壓力上升，上腔壓力下降，緊急切斷閥從而利用壓差把主閥向上推開；斷電時，先導閥和主閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

　　 特點：在零壓差或真空、高壓時亦能可靠工作，但功率較大，要求豎直安裝。

3、先導式電磁閥

　　 原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速進入上腔室在關閥件周圍形成下低上高的壓差，推動關閉件向下移動，關閉閥門。

　　 特點：流體壓力范圍上限很高，但必須滿足流體壓差條件。



直動式原理圖

分布直動式原理圖

 先導式原理圖

1. 安全性：不注意安全即會產生災難！

    1.腐蝕性介質：宜選用塑料王電磁閥和全不銹鋼；對于強腐蝕的介質必須選用隔離膜片式。中性介質，也宜選用銅合金為閥殼材料的電磁閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。氨用閥則不能采用銅材。

    2.爆炸性環境：必須選用相應防爆等級產品，露天安裝或粉塵多場合應選用防水，防塵品種。

    3.電磁閥公稱壓力應超過管內最高工作壓力。

2. 適用性：不適用等于花錢買廢物，還要添麻煩！

1.介質特性

    1.1質氣，液態或混合狀態分別選用不同品種的電磁閥，例ZQDF用于空氣，ZQDF—Y用于液體， ZQDF—2（或-3）用于蒸汽，否則易引起誤動作。ZDF系列多功能電磁閥則可通通于氣.液體。最好訂時告明介質狀態，安裝用戶就不必再調式。

    1.2介質溫度不同規格產品，否則線圈會燒掉，密封件老化，嚴重影響壽命命。

    1.3介質粘度，通常在50cSt以下。若超過此值，通徑大于15mm用ZDF系列多功能電磁閥作特殊訂貨。通徑小于15mm訂高粘度電磁閥。

    1.4介質清潔度不高時都應在電磁閥前配裝反沖過濾閥，壓力低時尚可選用直動膜片式電磁閥。

    1.5介質若是定向流通，且不允許倒流ZDF—N和ZQDF—N單需用雙向流通，請作特殊要求提出。

    1.6介質溫度應選在電磁閥允許范圍之內。

2.管道參數

    2.1根據介質流向要求及管道連接方式選擇閥門通徑及型號。

    2.2根據流量和閥門Kv值選定公稱通徑，也可選同管道內徑。

    2.3工作壓差

最低工作壓差在0.04Mpa以上是可選用間接先導式；最低工作壓差接近或小于零的必須選用直動式或分步直接式。

3.環境條件

    3.1環境的最高和最低溫度應選在允許范圍之內，如有超差需作特殊訂貨提出。

    3.2環境中相對濕度高及有水滴雨淋等場合，應選防水電磁閥

    3.3環境中經常有振動，顛簸和沖擊等場合應選特殊品種，例如船用電磁閥。

    3.4在有腐蝕性或爆炸性環境中的使用應優先根據安全性要求選用耐發蝕

    3.5環境空間若受限制，請選用多功能電磁閥，因其省去了旁路及三只手動閥且便于在線維修。

4.電源條件

    4. 1根據供電電源種類，分別選用交流和直流電磁閥。一般來說交流電源取用方便。

    4.2電壓規格用盡量優先選用AC220V.DC24V。

    4.3電源電壓波動通常交流選用+%10%.-15%，直流允許±%10左右，如若超差，須采取穩壓措施或提出特殊訂貨要求。

    4.4應根據電源容量選擇額定電流和消耗功率。須注意交流起動時VA值較高，在容量不足時應優先選用間接導式電磁閥。

5.控制精度

    5.1普通電磁閥只有開、關兩個位置，在控制精度要求高和參數要求平穩時請選用多位電磁閥；Z3CF三位常開電磁閥，具有微啟，全開和關閉三種流量；

ZDF—Z1/1組合多功能電磁閥具有全開、大開、小開、全開四種流量。

    5.2動作時間：指電信號接通或切斷至主閥動作完成時間，只有本公司專利產品多功能電磁閥可對開啟和關閉時間分別調節，不僅可滿足控制精度要求，還可防止水錘破壞。

    5.3泄漏量

    樣本上給出的泄漏量數值為常用經濟等級，若嫌偏高，請作特殊訂貨。

3、可靠性：不可靠將會損害整個系統！

1、工作壽命，此項不列入出廠試驗項目，屬于型式試驗項目。為確保質量應選正規廠家的名牌產品。

2、工作制式：分長期工作制，反復短時工作制和短時工作制三種。對于長時間閥門開通只有短時關閉的情況，則宜選用常開電磁閥。用在短時工作制而批量又很大時，可作特殊訂貨以降低功耗。

3、工作頻率：動作頻率要求高時，結構應優選直動式電磁閥，電源聽優選交流。

4、動作可靠性

    嚴格地來說此項試驗尚未正式列入我國電磁閥專業標準，為確保質量應選正規廠家的名牌產品。有些場合動作次數并不多，但對可靠性要求卻很高，如消防、緊急保護等，切不可掉以輕心。特別重要的，還應采取兩只連用雙保險。

4.經濟性：不經濟就是對資金，精力乃至生命的浪費

    它選用的尺度之一，但必須是在安全、適用、可靠的基礎上的 經濟。

    經濟性不單是產品的售價，更要優先考慮其功能和質量以及安裝維修及其它附件所需用費用。

    更重要的是，一只電磁閥在整個自控系統中在整個自控系統中乃至生產線中所占成本微乎其微，如果貪圖小便宜而錯選早造成損害群是巨大的。

    總之，經濟性不單指產品價格，而是產品的性能價格比綜合費用價格比。

(即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇)。

選型依據：

1、根據管道參數選擇電磁閥的：通徑規格(即DN)、接口方式

1、按照現場管道內徑尺寸或流量要求來確定通徑(DN)尺寸。

2、接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。

2、根據流體參數選擇電磁閥的：材質、溫度組

1、腐蝕性流體：宜選用耐腐蝕電磁閥和全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質電磁閥。

2、高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的。

3、流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25訂貨時一定要區分開來。

4、流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度電磁閥。

3、根據壓力參數選擇電磁閥的：原理和結構品種

1、公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定。

2、工作壓力：如果工作壓力低則必須選用直動或分步直動式原理；最低工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。

4、電氣選擇：電壓規格應盡量優先選用AC220V、DC24較為方便。

5、根據持續工作時間長短來選擇：常閉、常開、或可持續通電

1、當電磁閥需要長時間開啟，并且持續的時間多余關閉的時間應選用常開型。

2、要是開啟的時間短或開和關的時間不多時，則選常閉型。

3、但是有些用于安全保護的工況，如爐、窯火焰監測，則不能選常開的，應選可長期通電型。

6、根據環境要求選擇輔助功能：防爆、止回、手動、防水霧、水淋、潛水

1、爆炸性環境：必須選用相應防爆等級的電磁閥(我公司現有：dII BT4、dII CT5、Ex m I/II T4) 。

2、當管內流體有倒流現象時，可選擇我公司OK71-N、OK72-N系列帶止回功能電磁閥。

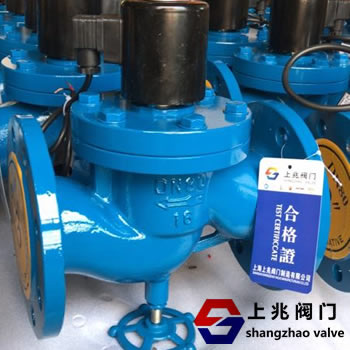

3、當需要對電磁閥進行現場人工操作時，可選擇我公司帶手動功能電磁閥。

4、露天安裝或粉塵多場合應選用防水，防塵品種(防護等級在IP54以上)。

5、用于噴泉必須采用潛水型電磁閥(防護等級在IP68以上)。

1． 訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓，介質粘度。

2． 電磁閥正常工作時的電壓為220V，如果超過此范圍，請訂貨時注明電壓的波動量。其他規格電源電壓可做特殊訂貨。

3． 閥門的開通時間達12小時或長時間通電，請注明。當然使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
