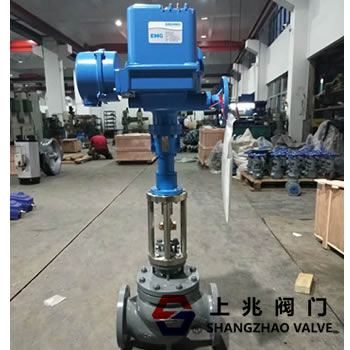

ZDLP-40P-100 電動單座調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示?？芍苯咏邮芄I(yè)控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。單座調節閥閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。ZDLP電動單座調節閥與ZAZP電動單座調節閥只是執行機構的不同。用戶可根據實際工況要求來選購。

主要零件材料:

閥體、閥蓋：HT200、ZG230~450、ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊

填   料：聚四氟乙烯、柔性石墨、不銹鋼波紋管

墊   片：橡膠石棉板、1cr18Ni9Ti、石墨纏繞墊片

閥桿、推桿：2Cr13、1Cr18Ni9Ti

襯   套：2Cr13

ZDLP-40P-100 電動單座調節閥主要技術參數電子式電動單座調節閥執行機構主要技術參數型號額定輸出力N速度mm/s技術參數PSL361LPSL361LPSL361LPSL361L201361LSA-08361LXA-0810008008000.254.24.2電源：AC220V 50Hz輸入信號：DC4-20mADC1-5V(信號線用屏蔽線) 輸出信號：DC4～20mA防護等級：IP67帶手輪 電源：AC220V 50Hz輸入信號：DC4-20mADC1-5V(信號線用屏蔽線) 輸出信號：DC4～20mA防護等級：相當IP55隔爆標志：ExdⅡBT4帶手柄202361LSA-20361LXA-202000200020000.502.12.1204361LSB-30361LXB-304500300030000.503.53.5208361LSB-50361LXB-508000500050001.001.71.7312361LSC-651200065000.602.8325361LSC-9925000100001.02.0

主要性能指標

ZDLP電子式電動單座調節閥主要性能指標項目指標值基本誤差％配3610L±2.5； 帶定位器 ±1.0回差％配361L ±2.0； 配PSL±1.0死區％1.0始終點偏差％電開始點±2.5終點±2.5電關始點±2.5終點±2.5可調范圍50：1額定行程偏差％2.5泄量量L/H符合JB/T7387-94 IV級 小于閥的額定容量×10-4

允許壓差

ZDLP-40P-100 電動單座調節閥允許壓差公稱通徑202540506580100150200250300閥座直徑10121520253240506580100125150200250300執行機構允許壓差△P（MPa）配PSLPSL2026.46.46.44.903.141.921.230.78        PSL204     4.312.761.761.040.690.44     PSL208        1.861.230.780.500.350.20  PSL320           1.26  0.87  0.49  0.32  0.22  配361L361LSA-206.46.46.44.903.141.921.230.78        361LSB-50     4.793.061.961.160.760.49     361LSC-65        1.510.990.640.410.28   361LSC-99           0.630.440.250.160.11注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
