| 不銹鋼球閥的工作原理 發布時間：19-12-28 |

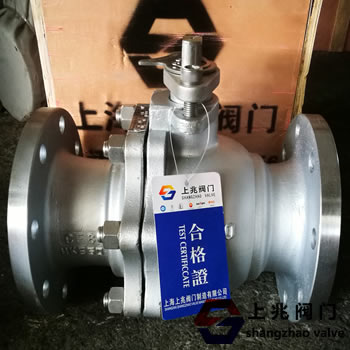

一、不銹鋼球閥簡介： 不銹鋼球閥具有磨擦系數低、操作力矩小、泄露量最高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。其密封形式主要有軟密封球閥和硬密封球閥兩大類。常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封。不銹鋼球閥主要由：閥體、閥芯、閥座、閥桿等零件組成。不銹鋼球閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。 二、分析不銹鋼球閥開啟過程： 1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。 2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。 3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。 4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。  三、分析不銹鋼球閥關閉過程： 1、關閉時，順時針旋轉手柄，閥桿開始下降并使球體離開閥座開始旋轉。 2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。 3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。 4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。 四、不銹鋼球閥特點： 1、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。 2、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。 3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。緊急切斷閥 4、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
