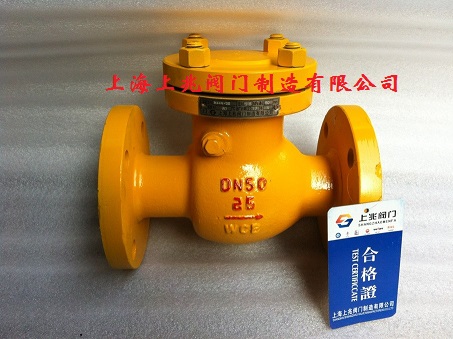

止回閥分別為旋啟式止回閥、升降式止回閥、球型止回閥、微阻緩閉止回閥、對夾式止回閥、雙瓣式止回閥顧名思義為單向閥和逆止閥，止回閥的型號繁多我們不在在這里一一舉出，以下是我們常見的止回閥，如想更多了解止回閥請返回產品展示目錄里面點擊止回閥看看有沒有您想要的產品。 一、旋啟式止回閥（H44H/H44W） H44H/H44W旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。廣泛應用于化工、冶金、制藥等多個領域。緊急切斷閥 二、旋啟式止回閥（H44H/H44W）--壓力試驗： 公稱壓力
PN(MPa) | 試驗壓力(MPa) | 適用溫度(℃) | 適用介質 | | 強度試驗 | 密封試驗 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | | 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介質 | | 2.5 | 3.8 | 2.8 | | 4.0 | 6.0 | 4.4 | | 6.4 | 9.6 | 7.1 | | 10.0 | 15.0 | 11.0 | - | | 16.0 | 24.0 | 17.6 | | 25.0 | 37.5 | 27.5 |
三、旋啟式止回閥（H44H/H44W）--主要零件材料及性能: 球閥
| 零件名稱 | 材料編號 | | 閥 體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 閥 蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 閥 瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 搖 桿 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 閥 座 | 25 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 銷 軸 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 密封環、墊片 | 包覆墊 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |

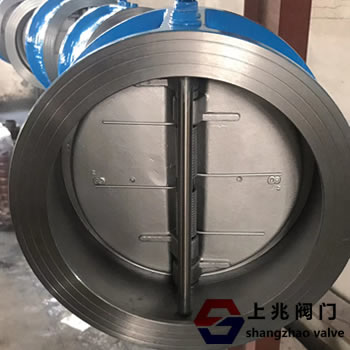

H76W/H 對夾雙瓣旋啟式止回閥:
1、水錘壓力小、閥瓣行程短、且有彈簧輔助關閉、關閥速度快。H76W與H76H型的水錘壓力只有H44H型的1/2—1/5。 蝶閥2、結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價。H76型的結構長度只有H44H 的1/4～1／10；H76型的重量只有H44型的l／4～1／10；流體阻力小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減 小。 截止閥3、可水平安裝或垂直安裝，重量輕．不必為閥門設置支座。 4、開啟壓力很小，閥瓣在很小的壓差下就能完全打開。 5、閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高。
配管
法蘭 | 公稱
壓力 | 常 規 產 品 型 號 | JB/T74～90
GB/T9112
～9124
HG50592
～20614 | 1.0MPa | H76H-10C | H76W-10P | H76W-10P8 | H76W-10P3 | H76W-10R | H76W-10R8 | H76W-10R3 | | 1.6MPa | H76H-16C | H76W-16P | H76W-16P | H76W-16P3 | H76W-16R | H76W-16R8 | H76W-16R3 | | 2.5MPa | H76H-25 | H76W-25P | H76W-25P8 | H76W-25P3 | H76W-25R | H76W-25R8 | H76W-25R3 | | 4.0MPa | H76H-40 | H76W-40P | H76W-40P8 | H76W-40P3 | H76W-40R | H76W-40R8 | H76W-40R3 | | 6.3MPa | H76H-63 | H76W-63P | H76W-63P8 | H76W-63P3 | H76W-63R | H76W-63R8 | H76W-63R3 | | 10.0MPa | H76H-100 | H76W-100P | H76W-100P8 | H76W-100P3 | H76W-100R | H76W-100R8 | H76W-100R3 | | 13.0MPa | H76H-160 | H76W-160P | H76W-160P8 | H76W-160P3 | H76W-160R | H76W-160R8 | H76W-160R3 | | 20.0MPa | H76H-200 | H76W-200P | H76W-200P8 | H76W-200P3 | H76W-200R | H76W-200R8 | H76W-200R3 | | 25.0MPa | H76H-250 | H76W-250P | H76W-250P8 | H76W-250P3 | H76W-250R | H76W-250R8 | H76W-250R3 | 主要零
件材料 | 閥體 | WCB
（A105） | ZG1Cr18
Ni9Ti | CF8（304） | CF3（304L） | ZG1Cr18
Ni12Mo2Ti | CF8M
（316） | CF3M
（316L） | | 閥擗 | CF8 | CF8 | CF8 | CF3 | CF9M | CF8M | CF3M | | 目軸 | 2Cr13 | 1Cr18
Ni9Ti | 0Cr18
Ni9 | 00Cr19
Ni10 | ZG1Cr18
Ni12Mo2Ti | 0Cr17
Ni12Mo2 | 00Cr17
Ni14Mo2 | | 彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 00Cr17
Ni14Mo2 | 00Cr17
Ni14Mo2 | 00Cr17
Ni14Mo2 | | 適用工況 | 適月
介質 | 水、蒸汽
、油品等 | 硝酸等腐蝕性介質 | 強氧化
性介質 | 醋酸等腐蝕性介質 | 屎素等腐
蝕性介質 | 適用溫
度（℃） | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | | 注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。 |
|
