閥門實用選型知識發布時間：18-08-24

閥門基礎

1、閥門基本參數為：公稱壓力PN、公稱通徑DN

2、閥門基本功能：截斷接通介質，調節流量，改變流向

3、閥門連接的主要方式有：法蘭、螺紋、焊接、對夾

4、閥門的壓力——溫度等級表示：不同材質、不同工作溫度下，最大允許無沖擊工作壓力不同

5、管法蘭標準主要有兩個體系：歐州體系和美州體系。

兩個體系的管法蘭連接尺寸完全不同無法互配；

以壓力等級來區分最合適：

歐州體系為PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;

美州體系為PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0(CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。

管法蘭類型主要有：整體(IF)、板式平焊(PL)、帶頸平焊(SO)、帶頸對焊(WN)、承插焊(SW)、螺絲(Th)、對焊環松套(PJ/SE)/(LF/SE)、平焊環松套(PJ/RJ)和法蘭蓋(BL)等。

法蘭密封面型式主要有：全平面(FF)、突面(RF)、凹(FM)凸(M)面、榫(T)槽(G)面、環連接面(RJ)等。

常用(通用)閥門

1、閥門類型代號的Z、J、L、Q、D、G、X、H、A、Y、S分別表示：閘閥、截止閥、節流閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥

2、閥門的連接式代號1、2、4、6、7分別表示：1—內螺紋、2—外螺紋、4—法蘭、6—焊接、7—對夾

3、閥門的傳動方式代號9、6、3分別表示：9—電動、6—?dú)鈩印?—渦輪蝸桿

4、閥體材料代號Z、K、Q、T、C、P、R、V分別表示：灰鑄鐵、可鍛鑄鐵、球墨鑄鐵、銅及合金、碳鋼、鉻鎳系不銹鋼、鉻鎳鉬系不銹鋼、鉻鉬釩鋼

5、閥座密封或襯里代號R、T、X、S、N、F、H、Y、J、M、W分別表示：奧氏體不銹鋼、銅合金、橡膠、塑料、尼龍塑料、氟塑料、Cr系不銹鋼、硬質合金、襯膠、蒙乃爾合金、閥門本體材料

6、鑄鐵閥體不適合用于的場合有：

1)水蒸氣或含水量多的濕氣體；

2)易燃易爆流體；

3)環境溫度低于－20℃場合；

4)壓縮氣體

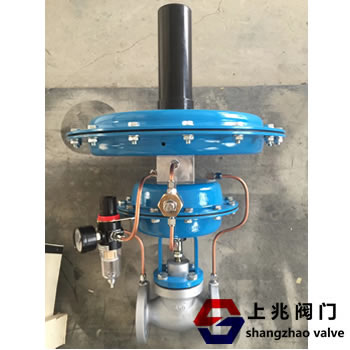

控制閥

1、控制閥由閥體和執行執行機構及其附件組成。

2、氣動薄膜執行機構有正作用和反作用兩種形式；隨信號壓力增大，推桿下移為正作用，反之推桿上移為反作用；通常接受標準信號壓力為20~100KPa；帶定位器時最高壓力為250KPa。基本行程有六種：10; 16; 25; 40; 60; 100。

3、與氣動執行機構相比電動執行機構有何特點，有哪幾種輸出形式？

驅動源為電力簡單方便，推力、扭矩大，剛度大。但結構復雜，可靠性差。在中小規格上比氣動的貴。常用于無氣源或不需嚴格防爆、防燃的場合。

有角行程、直行程、和多回轉三種輸出形式。

4、直通單座調節閥有何特點？應用在何場合？

1)泄流量小，因只有一個閥芯易保證密封。標準泄流量為0.01%KV,進一步設計可作切斷閥。

2)許用壓差小，因不平衡力推力大。DN100的閥△P僅為120KPa。

3)流通能力小。DN100的KV僅為120。應該應用于泄漏量小，壓差不大的場合。

5、直通雙座調節閥有何特點？應用在何場合？

1)許用壓差大，因可抵消許多不平衡力。DN100的閥△P為280KPa。

2)流通能力大。DN100的KV為160。

3)泄漏量大，原因有兩個閥芯不能同時密封。標準泄流量為0.1%KV,為單座閥10的倍。

主要應用于高壓差，泄漏量要求不嚴的場合。
