緊急切斷閥選型發布時間：17-07-10

緊急切斷閥選型

液動緊急切斷閥

一、QDY421F液動緊急切斷閥--概述

產品名稱：QDY421F-25 液動緊急切斷閥，液動切斷閥結合了截止閥，止回閥和液動閥門的優點，采用截止閥的升降結構和止回閥防止介質倒流的原理。切斷閥具有一定的技術性能，低負荷損失和高可靠性，與遠距離手搖油泵配套使用，利用手動液壓控制閥門開啟-關閉。

切斷閥安裝在液氨，燃?xì)鈨拚净蛘邭怏w管道上，以便在管道或儲罐上發生泄漏甚至起火時，工作人員能通過遠距離油泵卸壓，或80℃高溫使（易熔合金）熔化，閥門油缸自動卸壓，閥門迅速關閉而止漏。起到保護人身安全作用，切斷閥是目前化工危險品截流比較理想選擇的產品。

二、QDY421F液動緊急切斷閥--性能規范

規格（DN）	公稱壓力（MPa）	密封試驗壓力（MPa）	工作溫度（℃）	適用介質	控制油缸或氣壓部分
規格（DN）	公稱壓力（MPa）	密封試驗壓力（MPa）	工作溫度（℃）	適用介質	閥瓣開啟高度（MM）	使用介質	閥瓣開啟時最大油壓或氣壓（MPa）
25	2.5	2.75	-30℃ ~60℃	液化石油氣、液氨等	15	2#錠子油或氨氣	油3MPa，氣0.6MPa
40	2.5	2.75			18		油3MPa，氣0.6MPa
50	2.5	2.75			18		油3MPa，氣0.6MPa
65	2.5	2.75			22		油3MPa，氣0.6MPa
80	2.5	2.75			27		油3MPa，氣0.6MPa

三、作用原理及結構說明

1、閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。

2、閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。

3、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。

4、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。

一、氣動緊急切斷閥--產品概述

QDQ421F-25氣動緊急切斷閥分為常開式和為常閉式，安裝在液氨，燃?xì)鈨?管道出口處緊急時能夠快速切斷的閥門，利用電磁閥來控制閥門的開啟-關閉。廣泛用于燃?xì)?氨氣或弱腐蝕性氣體貯罐的安全保護閥門。

氣動緊急切斷閥由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，電磁閥線圈可接收泄露儀器的信號，控制工藝管道內流體的切斷、接通或切換。切斷閥內結構裝有低熔點（易熔合金）的塞子，在出現事故時因溫度升增高易熔化泄壓來迅速關閉貯罐的出入口來保證貯罐系統的安全。氣缸開啟壓力為≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。

常開型氣動緊急切斷閥；具有極佳的技術性能，低負荷損失和高可靠性，與遠距離氣源配套使用，利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉切斷閥。

二、氣動緊急切斷閥--性能規范

規格（DN）	公稱壓力（MPa）	密封試驗壓力（MPa）	工作溫度（℃）	適用介質	控制油缸或氣壓部分
規格（DN）	公稱壓力（MPa）	密封試驗壓力（MPa）	工作溫度（℃）	適用介質	閥瓣開啟高度（MM）	使用介質	閥瓣開啟時最大油壓或氣壓（MPa）
25	2.5	2.75	-40℃ ~80℃	液化石油氣、液氨等	15	壓縮空氣或氮氣	油3MPa，氣0.6MPa
40	2.5	2.75			18		油3MPa，氣0.6MPa
50	2.5	2.75			18		油3MPa，氣0.6MPa
65	2.5	2.75			22		油3MPa，氣0.6MPa
80	2.5	2.75			27		油3MPa，氣0.6MPa

三、作用原理及結構說明

1．閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。

2．閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。

3．閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。

4．閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。

一、0QDQ421F電磁動緊急切斷閥--用途

0QDQ421F電磁動緊急切斷閥分單作用式與雙作用式，能夠?qū)崿F(xiàn)遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。

二、0QDQ421F電磁動緊急切斷閥--性能規范

規格 (DN)	公稱壓力 (Mpa)	密封試驗壓力 (Mpa)	工作溫度 (℃)	適用介質	控制氣缸部分			電源
規格 (DN)	公稱壓力 (Mpa)	密封試驗壓力 (Mpa)	工作溫度 (℃)	適用介質	閥瓣開啟高度 (mm)	使用介質	閥瓣開啟時最大氣壓(Mpa)	電源
25	2.5	2.75	-40℃~+80℃	液化石油汽	15	氮氣	0.6MPa	-AC220/DC24
40	2.5	2.75			18		0.6MPa
50	2.5	2.75			20		0.6MPa
80	2.5	2.75			27		0.6MPa
250	2.5	2.75			90		0.6MPa

三、0QDQ421F電磁動緊急切斷閥--主要零件材料：

零件名稱	材料
閥體	WCB
閥體密封圈	四氟
閥瓣	2Cr13
油缸/氣缸	25^#鋼/球墨
彈簧	4Cr13/60Si12mn
活塞	2Cr13

四、作用原理及結構說明：

1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關。

2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。

3、常開式可采用單作用代替或按要求訂做。

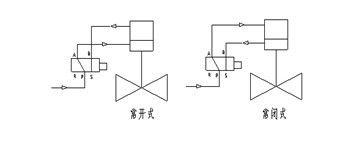

4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現(見下圖)

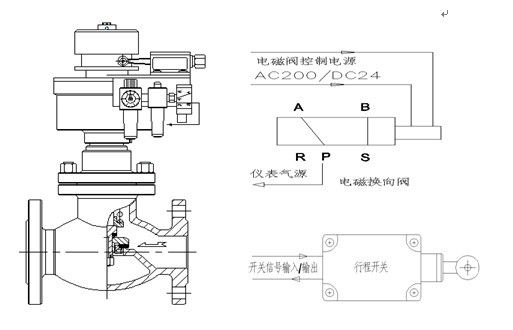

五、主要外形尺寸和連接尺寸(參照構圖)：

DN	D	D₁	D₂	b	F	z-Ф
25	115	85	65	16	2	4-Ф14
40	145	110	85	18	2	4-Ф18
50	160	125	100	20	3	4-Ф18
80	195	160	135	22	3	8-Ф18

手動氣動緊急切斷閥

一、手動氣動緊急切斷閥--產品概述：

SQDQ421F手動氣動緊急切斷閥是在氣動緊急切斷閥原基礎結構上增加了手輪驅動，在沒有氣源/電源的情況下，可以通過手動來開啟/關閉切斷閥。保證企業的正常生產。

SQDQ421F手動氣動緊急切斷閥利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。適用于氨氣/燃?xì)鈨?，管道出入口控制切斷流量的安全閥門。

氣動緊急切斷閥結構裝有低熔點（易熔合金）的塞子，在外界≥80C溫度（易熔金）熔化，堵塞氣管泄壓。液氨緊急切斷閥迅速關閉，保護貯罐系統的安全。

二、手動氣動緊急切斷閥--性能規范:

壓力等級：2.5/4.0Mpa

氣缸工作壓力：0.3-0.6Mpa

使用溫度：-40~+80℃

氣缸使用介質：氮氣`無水空氣

使用介質：天然氣，液化氣，液氨 ,氣體

熔閉時間：±70℃

關閉時間： ≤5秒

氣缸開啟壓力； ≥0.3-0.6Mpa

閥體材料：鑄剛，不銹鋼：304,316,316L

彈簧：50CrVA（彈簧鋼）

氣缸，活塞：球墨鑄鐵

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

三、作用原理和結構說明：

1.當氣源給壓時，先導閥開啟，通過與閥瓣之間的導槽是進口端卸壓，以減小啟閉力，使切斷閥開啟省力而迅速，當氣源卸壓時緊急切斷閥自動關閉。

2.氣動切斷閥設有易熔化塞自動切斷裝置，當環境溫度達到75±5℃時易熔合金熔化，氣缸卸壓，使貯罐切斷閥自動關閉。

3.站用切斷閥采用聚四氟乙烯密封面，密封性良好。

4.儲罐切斷閥驅動部分和受壓閥體分開，容易更換氣缸易損件及氣缸○型圈。

5.主要運動部件采用含鉻不銹鋼，耐蝕性良好。

氣動O型切斷球閥

一、氣動O型切斷球閥--概述：

ZSHR系列氣動O型球閥，球芯采用O型通孔，固定球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出，閥內腔能自動泄壓，防止閥腔內產生非正常高壓，可設置防靜電防火結構，閥門的流量系數大，流阻小，角行程啟閉迅速。

二、氣動O型切斷球閥--用途：

ZSHR氣動O型切斷球閥適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統，控制一切腐蝕或非腐蝕性的氣體、液體介質。

三、氣動O型切斷球閥--閥體：

型式	直通鑄造球型閥
公稱通徑	15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公稱壓力	PN1.6、2.5、4.0、6.4MPa
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋	與閥體成一整體-45~+400℃
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

四、氣動O型切斷球閥--閥內組件：

閥芯型式	球型閥芯
流量特性	快開特性
材料	鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti)
額定行程	全開90

五、氣動O型切斷球閥--執行機構：

型式	DA、SR、AW、GT單作用、雙作用活塞式執行機構
供氣壓力	400~700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	－30~+70℃

六、氣動O型切斷球閥--閥作用型式：

單作用執行機構：氣關式（B）－－失氣時閥位開（FO）；氣開式（K）－－失氣時閥位關（FC）

雙作用執行機構：氣關式（B）－－失氣時閥位保持（FL)；氣開式（K）－－失氣時閥位保持（FL）

七、氣動O型切斷球閥--附件：

電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

ZSQK氣動快速切斷閥

一、ZSQK氣動快速切斷閥--概述：

ZSQK氣動快速切斷閥由氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。

本產品性能優良、規格齊全，形體小、重量輕等優點，它能滿足化工、石油、冶金和其它工業部門生產過程中自動快速排放和緊急切斷的操作要求，適用于生產過程中和設備的安全保護系統，也適用于一般的兩位控制和開關操作場合。

二、ZSQK氣動快速切斷閥--主要零件材料：

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	O型密封圈	耐油橡膠
	彈簧	60Si2Mn
	推桿	2Cr13
	手輪	HT200
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
適用工況	適用溫度	硬密封：-30～+450℃ 軟密封：-30～+180℃

三、ZSQK氣動快速切斷閥 --主要技術參數：

公稱通徑 mm	20	25	40		50	65	80	100	150		200
閥座直徑 mm	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	6.5	10	15	25	40	65	100	150	260	350	540
公稱壓力 MPa	1.6 ； 4.0 ； 6.4
行程 mm	10		16			25		30	40		60
流量特性	快開
執行器型號	ZSPA/B-1、ZSNA/B-1					ZSPA/B-2、ZSNA/B-2			ZSPA/B-3、ZSNA/B-3
作用形式	單作用型/雙作用型
氣源壓力MPa	0.4-0.7
泄漏量	軟密封:O泄漏；硬密封：10-5×閥的額定容量
切斷時間S	0.5		1			1.5		2	3		4
